最先端の設備で、精密加工と高効率な生産を実現

最新鋭の設備を駆使し、精密かつ効率的な製造プロセスを実現しています。
全自動両端圧着機、フラットケーブル専用切断機、さらには半田付け対応設備まで、あらゆる加工ニーズに対応可能です。
これらの設備により、複雑な加工や特殊な工程も、正確でスピーディーな処理が可能となっています。

特に、製品の精度を求めるお客様に向けて、細かな仕様にも柔軟に対応することができ、少ロットから大量生産まで幅広いニーズに応えます。
安定した品質と迅速な納品を実現するため、当社では最新技術を活用し、生産の効率化と品質管理の強化に取り組んでいます。
お客様の信頼に応える設備体制を整えておりますので、どんな加工でも安心してお任せください。

◇主要設備(電線切断機)

自動切断機(全4台)

全自動両端圧着機

TR-20(2台)
・加工能力(300mm):

3,000本/時(2本同時加工可能)
・カッティング長:

50mm~9999mm
・加工可能サイズ:

AWG24~AWG16(0.2sq~1.25sq)
・ストリップ長:

フル/10mm、セミ/10mm
・圧着可能端子:

サイドフィード・エンドフィード
全自動片端圧着

半田加工機THR-20

※有鉛半田のみ可能
・加工能力(300mm):

1,350本/時
・カッティング長:

65mm~9999mm
・加工可能サイズ:

AWG24~AWG16(0.2sq~1.25sq)
・ストリップ長:

フル/10mm、セミ/20mm(半田側)
・圧着可能端子:

サイドフィード・エンドフィード
全自動両端圧着機

TR-202
・加工能力(300mm):

3,000本/時
・カッティング長:

30㎜~9999㎜
・加工可能サイズ:

AWG28~AWG14(0.08aq~2.0sq)
・ストリップ長:

フル/15mm、セミ/25mm
・圧着可能端子:

サイドフィードのみ

卓上切断機(全2台)

全自動切断皮剥器

CASTING C370A
・加工能力(300mm):

8,700本/時
・カッティング長:

0.1mm~99,999mm
・加工可能サイズ:

AWG32~AWG10(0.03sq~5.5sq)
・ストリップ長:

先端/後端 0.1mm~30mm

フラットケーブル切断機

(全2台)

フラットケーブル切断機(全2台)
スダレフラットケーブル

専用機
ZKC-25ST
加工能力(100mm):

93枚/分
カッティング長:

1mm~9999,9mm
加工可能サイズ:

AWG32~AWG10(0.03sq~5.5sq)
有効切断幅:

0~100mm

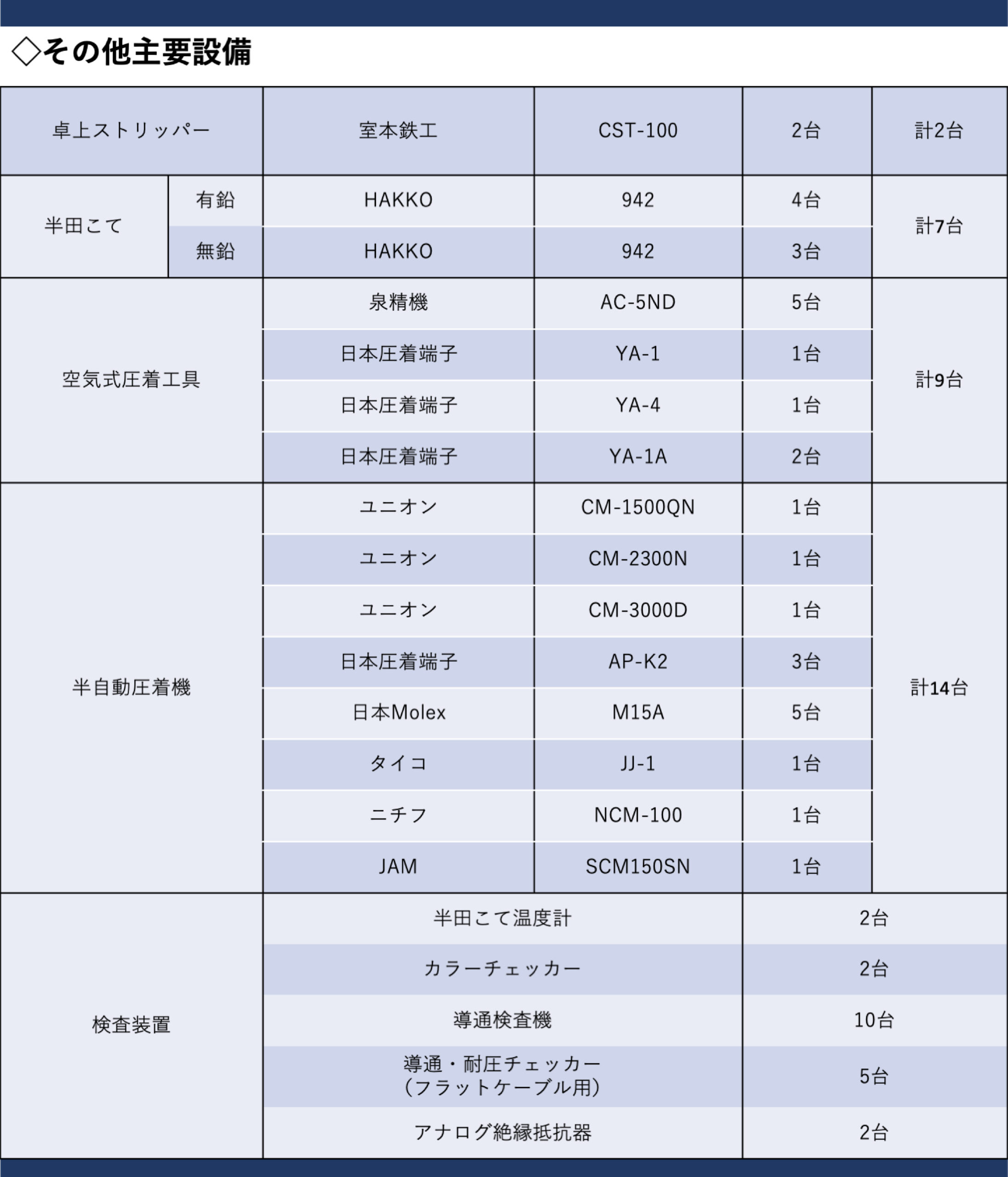

◇その他主要設備

設備点検
自動機1回/6ヵ月
その他主要設備 1回/1年

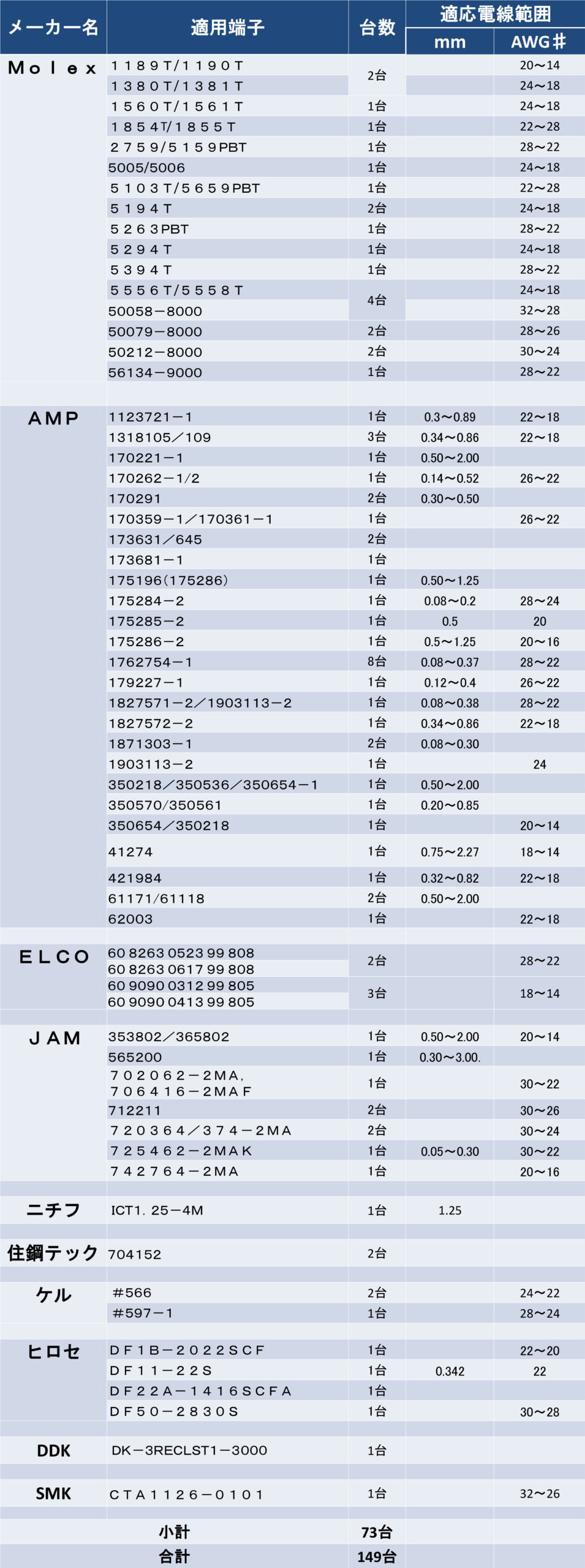

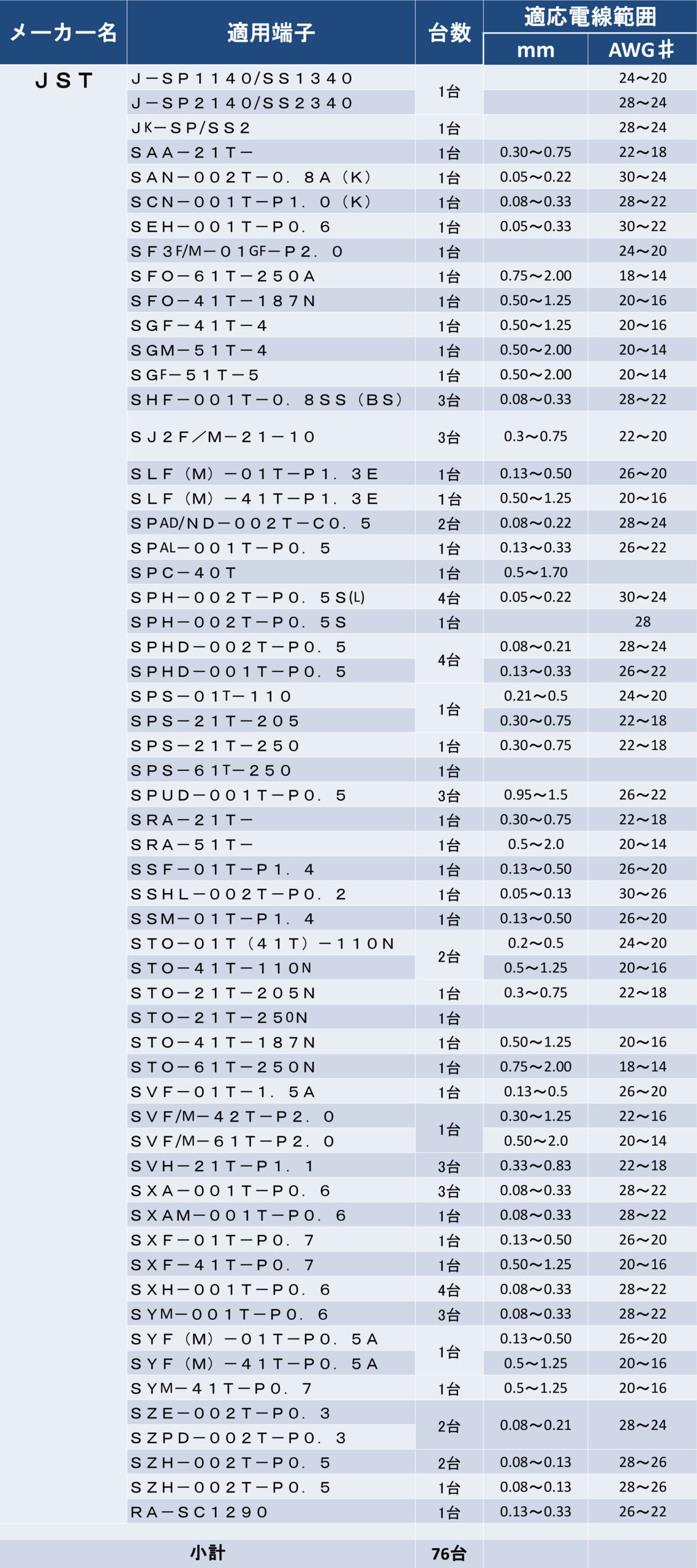

◇アプリケータ一管理
